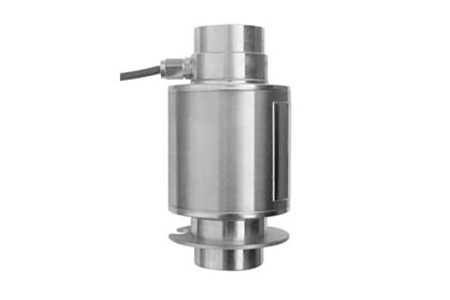

SYZ load cell
  | SYZ Self-restoring RockerPin Load Cell is widely used in truck scale，railway scale，axle-load scale，floor scale and process weighing equipment. |

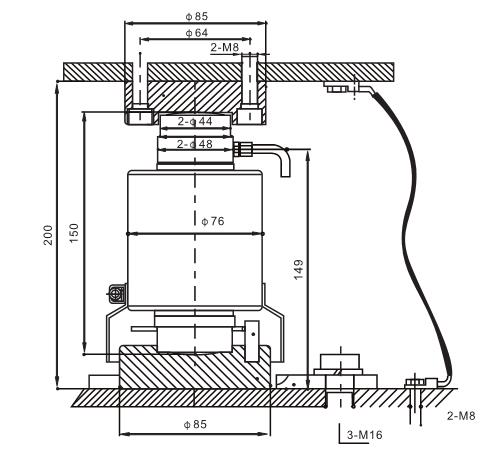

Dimensions(mm):
| Features： IP67 protection Sealing:hermetically welded Self-restoring Nickel plated alloy steel & Stainless steel Max.capacities：10t~50t |
Specification:
Maximum capacity（Emax）（kg） | 10 | 15 | 20 | 25 | 30 | 40 | 50 | ||
Rated output（mV/V） | 2.0±0.002 | ||||||||
Accuracy class（%F.S） | ±0.02 | ±0.03 | ±0.05 | ||||||
Zero balance（%F.S） | ±1 | ||||||||
Temp.effect on zero（%F.S/10℃） | ±0.02 | ||||||||
Temp.effect on zero（%F.S/10℃） | ±0.02 | ||||||||
Input resistance（Ω） | 400±20 / 700±20 | ||||||||
Output resistance （Ω） | 352±3 / 706±7 | ||||||||
Insulation resistance@50VDC（MΩ） | ≥5000 | ||||||||
Temperature range compensated（℃） | -10~﹢40 | ||||||||
Temperature range operating （℃） | -30~﹢70 | ||||||||
Safe load limit（%F.S） | 150 | ||||||||
Ultimate load limit（%F.S） | 250 | ||||||||
Excitation voltage,recommend（V DC） | 10~12 | ||||||||
Excitation voltage,maximum（V DC） | 15 | ||||||||
Protection class | IP68 | ||||||||
Construction | alloy steel、 Stainless steel | ||||||||
Cable | Length ：10m（10~15t），12m（20~25t）,14m（30t），16m（40~50t） | ||||||||
Diameter：Φ5.8mm | |||||||||
Wiring schematic diagram | Exc+：Red；Exc-：Black；Sig+：Green；Sig-：White | ||||||||
